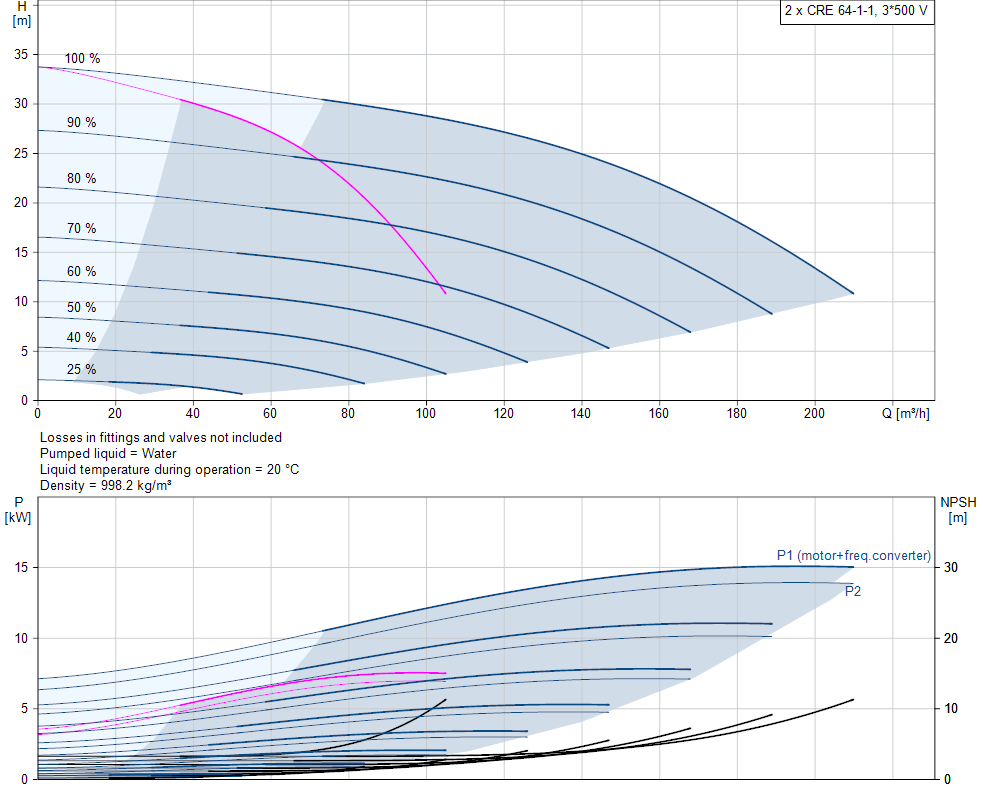

Kriva pumpe — CRE 64-1-1 N-F-A-E-HQQE · 2× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 10011
Urbanboost 2 CRE 64-1-1 CU352
Stanica za povišenje pritiska u hidrantskoj mreži sa dve pumpe CRE64-1-1. Usisni i potisni cevovod od EN1.4301 DN150. Upravljački orman sa CU352. Rasteretni ventil i kolo za samotest
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
7.5 kW
Struja
14.1 A
Napon
400 V
Br. pumpi
2
Ulaz
DN150
Izlaz
DN150

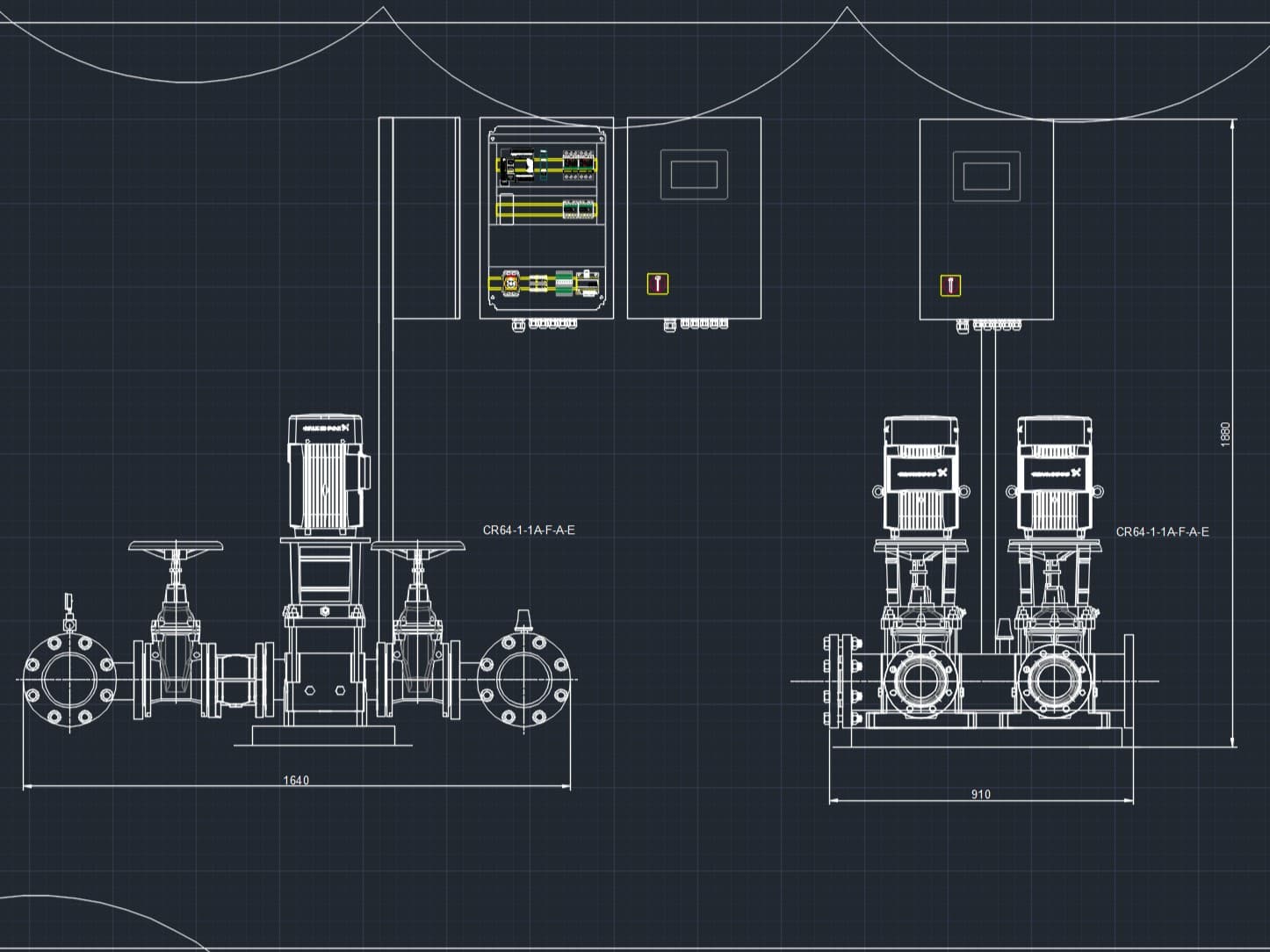

Dimenzije
1640×910×1880 mm
Glavna pumpa
CRE 64-1-1 N-F-A-E-HQQE
99072061
Izvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
10011
Podaci pumpe (Grundfos)
- Ime proizvoda
- CRE 64-1-1 N-F-A-E-HQQE
- Šifra proizvoda
- 99072061
- EAN broj
- 5712606203918
Tehnički
- Brzina pumpe na kojoj su zasnovani podaci o pumpi
- 3525 rpm
- Nazivni protok
- 77 m³/h
- Rated head
- 20.8 m
- Maximum head
- 32 m
- Stages
- 1
- Impellers
- 1
- Broj radnih kola smanjenog prečnika
- 1
- Low NPSH
- N
- Orijentacija pumpe
- Vertikalno
- Raspored zaptivke vratila
- Pojedinačno
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- HQQE
- Kod za zaptivku vratila
- HQQE
- Approvals
- CE,UKCA,SEPRO,RCM,
- Odobrenja za vodu za piće
- WRAS,ACS
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- N
- Pump version
- N
- Model
- B
- Tip pumpe
- CRE
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Base
- Liveno gvožđe
- EN 1563 EN-GJS-500-7
- ASTM A536 80-55-06
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
- Bearing
- SIC
- Support bearing
- Graflon
Ugradnja
- Maksimalna temperatura okoline
- 50 °C
- Maksimalni radni pritisak
- 16 bar
- Maksimalni pritisak na datoj temperaturi
- 16 bar / 120 °C
- 16 bar / -30 °C
- Tipski ključ, šifra za cevovod
- F
- Vrsta priključka
- DIN
- Veličina usisnog priključka
- DN 100
- Veličina izlaznog priključka
- DN 100
- Nazivni pritisak priključka
- PN 16
- Veličina prirubnice za motor
- FF265
- Položaj priključne kutije
- 6
- Kod za povezivanje
- F
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -30 .. 120 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Tip motora
- 132SF
- Potrebna snaga - P2
- 7.5 kW
- Snaga (P2) potrebna za pumpu
- 7.5 kW
- Preveliki/mali motor
- Standardna veličina motora
- Frekvencija struje
- 50 / 60 Hz
- Potrebni napon
- 3 x 380-500 V
- Servisni faktor
- 1.00
- Nazivna struja
- 14.1-11.2 A
- cos fi - faktor snage
- 0.93-0.89
- Nazivna brzina
- 360-4000 rpm
- IE klasa efikasnosti
- IE5
- Efikasnost motora uz puno opterećenje
- 92.5 %
- Klasa zaštite (IEC 34-5)
- IP55
- Klasa izolacije (IEC 85)
- F
- Ugrađena zaštita motora
- ELEC
- Broj motora
- 92984048
Kontrole
- Control panel
- Standard
- Function Module
- FM310 - Advanced
- Položaj priključne kutije
- 6
- Frequency converter
- Ugrađeno
- Pressure sensor
- D
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.70
- Net weight
- 101 kg
- Shipping volume
- 0.495 m³
- Config. file no
- 99059382
- Danski VVS Br.
- 386008161
- Country of origin
- DK
- Custom tariff no.
- 84137075
