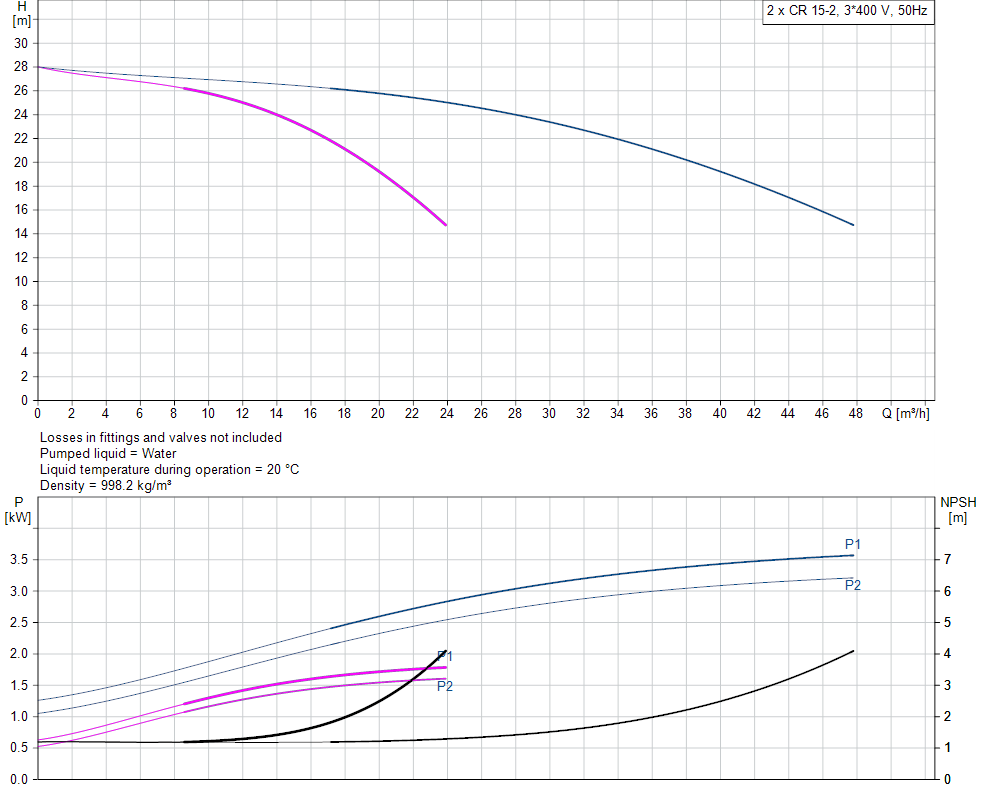

Kriva pumpe — CR 15-2 A-A-A-E-HQQE · 2× paralelno
Kliknite na dijagram za radnu tačku
Kat. br. 10014
Urbanboost 2 CR 15-2 A-A-A-E-HQQE
Urbanboost 2 CR 15-2 A-A-A-E-HQQE
Dodajte u upit pa pošaljite zahtev za ponudu — javljamo se sa cenom i rokom.
Snaga
2.2 kW
Struja
4.6 A
Napon
0 V
Br. pumpi
2
Ulaz
2 inch
Izlaz
2 inch
Dimenzije
0×0×0 mm
Glavna pumpa
CR 15-2 A-A-A-E-HQQE
93388691
Upravljački orman
M221 10A DOL
2D Crtež
Tehnički 2D crtež postrojenja u DWG/DXF formatu pogodan za projektnu dokumentaciju.
Preuzmi 2D crtežDokumentacija
URBAN BOOST FF 2 CR 15 -2Izvezi specifikaciju
QR kod postrojenja
Skenirajte za pristup stranici postrojenja.
10014
Podaci pumpe (Grundfos)
- Ime proizvoda
- CR 15-2 A-A-A-E-HQQE
- Šifra proizvoda
- 93388691
- EAN broj
- 5715471863027
Tehnički
- Brzina pumpe na kojoj su zasnovani podaci o pumpi
- 2899 rpm
- Nazivni protok
- 17 m³/h
- Rated head
- 22 m
- Maximum head
- 28.7 m
- Stages
- 2
- Impellers
- 2
- Broj radnih kola smanjenog prečnika
- 0
- Low NPSH
- N
- Orijentacija pumpe
- Vertikalno
- Raspored zaptivke vratila
- Pojedinačno
- Kod za zaptivač vratila 1: tip 2: rotir. površ. 3: stacion. dosed 4: sekund. zaptivač
- HQQE
- Kod za zaptivku vratila
- HQQE
- Approvals
- CE,EAC,UKCA,SEPRO,RCM,
- Odobrenja za vodu za piće
- WRAS,ACS
- Curve tolerance
- ISO9906:2012 3B
- Verzija pumpe
- A
- Pump version
- A
- Model
- A
- Tip pumpe
- CR
Materijali
- Tipski ključ, kod za materijale
- A
- Tipski ključ, kod za gumene komponente. E = EPDM, V=FKM
- E
- Base
- Liveno gvožđe
- EN 1561 EN-GJL-250
- ASTM A48-35B
- Rotor
- Nerđajući čelik
- Radno kolo
- EN 1.4301
- Rotor
- AISI 304
- Kod za materijal
- A
- Kod za gumu
- E
- Code for rubber
- E
- Bearing
- SIC
Ugradnja
- Maksimalna temperatura okoline
- 60 °C
- Maksimalni radni pritisak
- 10 bar
- Maksimalni pritisak na datoj temperaturi
- 10 bar / 120 °C
- 10 bar / -20 °C
- Tipski ključ, šifra za cevovod
- A
- Vrsta priključka
- Oval / Rp
- Veličina usisnog otvora
- 2 inch
- Veličina izlaznog otvora
- 2 inch
- Nazivni pritisak priključka
- PN 10
- Veličina prirubnice za motor
- FT115
- Položaj priključne kutije
- 6
- Kod za povezivanje
- A
Tečnost
- Dizana tečnost
- voda
- Raspon temperature tečnosti
- -20 .. 120 °C
- Selected liquid temperature
- 20 °C
- Gustina
- 998.2 kg/m³
Elektro podaci
- Motor standard
- IEC
- Tip motora
- 90LG
- Potrebna snaga - P2
- 2.2 kW
- Snaga (P2) potrebna za pumpu
- 2.2 kW
- Frekvencija struje
- 50 Hz
- Potrebni napon
- 3 x 220-230D/380-400Y V
- Nazivna struja
- 7.85/4.55 A
- Struja pokretanja
- 970-1020 %
- cos fi - faktor snage
- 0.85-0.82
- Nazivna brzina
- 2920-2930 rpm
- IE klasa efikasnosti
- IE4
- Efikasnost motora uz puno opterećenje
- 88.0 %
- Efikasnost motora pri 3/4 opterećenja
- 89.7-90.0 %
- Efikasnost motora pri 1/2 opterećenja
- 89.4-89.1 %
- Broj polova
- 2
- Klasa zaštite (IEC 34-5)
- IP55 Dust/Jetting
- Klasa izolacije (IEC 85)
- F
- Ugrađena zaštita motora
- NEMA
- Broj motora
- 92815499
Kontrole
- Položaj priključne kutije
- 6
- Frequency converter
- NEMA
Ostali
- Minimalni indeks efikasnosti (MEI) ≥
- 0.70
- Net weight
- 53 kg
- Shipping volume
- 0.094 m³
- Country of origin
- HU
- Custom tariff no.
- 84137075
